卧式螺带混合机
产品型号:
产品产地:
发布日期:2019-09-18
浏览次数:
咨询电话:0513-8368 0808
关 键 词:螺带式混合机内部的双层螺带在固定式的工作桶内进行混合,外侧的螺带把物料向中间推送,内侧的螺带把物料向外侧方向推送,内外侧物料连续不断的循环作用,使物料形成充分的对流、分散、混合,最终达到混合效果。
下一个产品 上一个产品

详细介绍

リボン型混合機特长

固定容器内で回転する二重リボン型の羽根により混合を行います。外側の羽根が中央方向に、内側の羽根が外側方向に粉粒体を移送し、対流? 剪断を繰り返すため、分散が進みます。

容器回転式の混合機に比べ、省スペース設計です。
混合容器が固定されているため、レイアウトが容易です。
外部に回転部がないため、稼働時の安全性に優れています。
混合容器の両端は粉体の残留のないR加工を標準仕様としています。
大容量機の製作が可能です。
混合容器にジャケットを取り付けることにより、冷却?加熱運転も可能です。

吉田工业生产的螺带式混合机内部的双层螺带在固定式的工作桶内进行混合,外侧的螺带把物料向中间推送,内侧的螺带把物料向外侧方向推送,内外侧物料连续不断的循环作用,使物料形成充分的对流、分散、混合,最终达到混合效果。

整体式的设备,布局更容易,安装更方便。

密封式的设备,使设备运行时更安全。

特殊的螺带桨叶设计,使混合机两端的残余物料更少,从而达到用户的标准范围。

定制的设备结构使螺带混合机适用于大容量物料混合使用。

螺带混合机的工作桶可以增加冷却或加热的夹套。

混合機動作原理

卧式螺带混合机的主要结构是由桶体,搅拌装置,驱动装置及其它辅助装置(密封装置、固定装置、可选电气控制系统装置等)组合而成,设备对物料进行混合时主要是电机通过减速机,联轴器带动搅拌装置螺条搅拌轴及螺带一起转动,螺条搅拌装置在混合过程中一方面使物料上下移动,另一方面由于螺条的结构特点使物料产生内外对流,这样上下左右的运动达到物料充分混合的目的。

卧式螺带混合机在混合工作时是属于主动混合,也就是说物料在双层搅拌螺带结构的带动下进行强制性的运动、磨擦、移动、混合。首先,物料在搅拌螺带的带动下整体的上下翻滚,使整个桶体物料随混合机的运转规律进行有规则的整体旋转;其次,由于螺带特殊角度的结构,使得桶体内的外围物料随外层螺带往桶体中心运动,而桶体中心的物料通过内层螺带把物料往外推,这种运动方式使整个桶体的内外层物料通过相互的挤压磨擦碰撞达到充分混合的目的。

综上所述,卧式螺带混合机相对于混合物料而言是比较完美的,因为只要把物料放入卧式螺带混合机的工作桶体中,不管是什么物料,不管是粘度大的还是粘度小的,不管是比重大的还是比重小的,不管是湿度大的物料还是干燥粉料,只要设备能运转起来,只要设备的搅拌装置(内外层螺带)能运转起来,就能把物料进行充分的混合,因为所有的物料都会跟随着卧式螺带混合机内的搅拌螺带在作主动的运动从而根据不同的运动轨迹达到所有物料充分混合的目的。

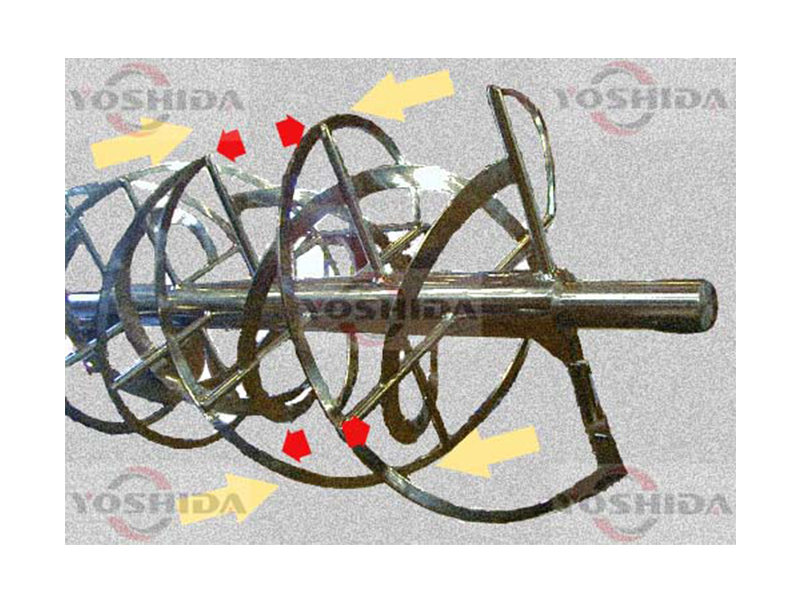

リボン付きシャフト

搅拌轴的结构


混合機正面からは8の字を描くようなイメージ

側面方向からは胴体壁に沿って上下動するイメージです
ざっくりとした混合も精度の高い混合も行う事ができます。


在混合机的螺带运转工作时,从正面看就像画“8”字形。

从混合机侧面方向沿着桶壁上下运动。

这样无规则的混合大大提高设备的混合精度。


が主軸密封

标准填料密封

填料密封加气密封

選択配置

主机材质 根据实际需要可选普通碳钢,SUS304不锈钢及SUS316L不锈钢

开盖形式 全开盖,半开盖,部分开盖,人工开盖,气动开盖

进料方式 开盖进料,法兰进料,自动吸料,人工倒料

电机要求 普通电机,变频电机,防爆电机

安装形式 立式支脚安装,平台支耳安装,支架加高安装,其它要求的安装

出料形式 手动/电动/气动蝶阀、闸阀、球阀、嵌入式阀门、定量给料阀

表面处理 亚光抛光、镜面抛光、防腐油漆、喷丸处理

设备控制 客户自备、按钮式控制箱、防爆控制箱、变频控制、声光报警控制箱。

不同名称 卧式螺带混合机又称为:粉体混合机、螺条式混合机、水解机、固定式混合机、U型混合机

仕様表
