基本構造
スタティック(静的)という名前通り、専用の動力を使用しないで混合する方法です。菅の中で流体を分割、転換、反転させることで効率的にムラなく混合していくというものです。 静态混合器是利用静止的管道,内部放置不同形状和功能的混合模块,不需要单独专用的动力,液体物料只要能通过,通过时由于管道内单元模块的阻挡导致物料被分割、反转,使不均匀的物料强制混合,最终达到混合目的的一种设备。 スタティックミキサーの内部は、ミキシングエレメントが交互に、且つそれぞれが90度になるように固定、設計されています。又、個々のエレメントは、長方形の板状のものを180度に捻じった設計となっています。 静态混合器的内部单元按90度反方向进行焊接固定,有些特殊长方形元件可能是180度结构固定。 | ![5843850.jpg](http://www.jtmix.cn/upload/P66675a2568eb430cbc2a528c9a321633.jpg)
|
不同構造元件
SMK 型
![5843855.jpg](http://www.jtmix.cn/upload/Pb8bdd0eb23c8489689d7eec8b3637678.jpg)
SMK 型

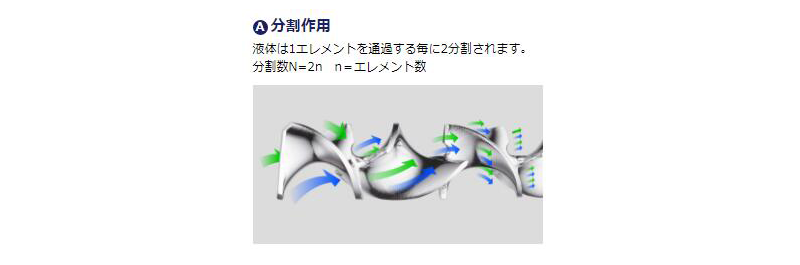

![分割作用.png](/upload/P42c22b6b45c6445288a35038a3f2d8e0.png)

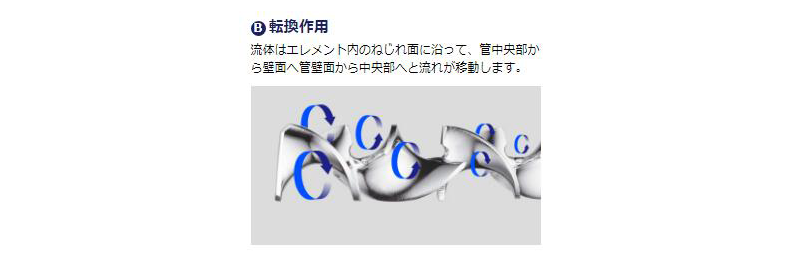

![图片2.png](/upload/P7de70ce9850b4e268ae623ed3198ab3b.png)

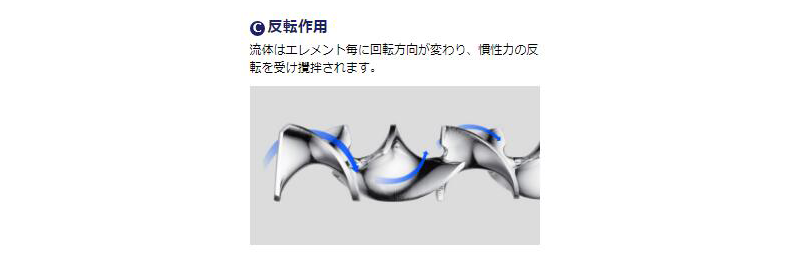

![图片3.png](/upload/Pdbedc9e72bfe4e1b9927d5762d56026f.png)
選択配置
![clip_image004.jpg 9静态混合器-SL单元](http://www.jtmix.cn/upload/P91ef759ee2934ec7b72e7ef0bc323f3f.jpg)
低粘度の流体混合に開発されたモジュラータイプです。各ステージは3つの半楕円形のバッフル(邪魔板)から成り立っています。これらバッフルはセンター軸に沿って、2つの交差するバッフルと、反対側にもう一つのバッフルを組み合わせたものです。
设备材质 根据实际需要可选普通碳钢,SUS304不锈钢及SUS316L不锈钢
连接方式 焊接型、快接型、各种标准的法兰型
夹套配置 碳钢夹套、不锈钢夹套
表面处理 亚光抛光、镜面抛光、防腐油漆、喷丸处理
密封形式 普通密封、PTFE密封、特殊密封要求
配件要求 配对法兰,配套螺栓,配套密封
SML 型
![clip_image005.jpg 9静态混合器-螺纹静态混合器](http://www.jtmix.cn/upload/Pfd598f3e81ab41cbbddc937b485cd6e8.jpg)
SMX 型
低粘度の流体混合に開発されたモジュラータイプです。各ステージは3つの半楕円形のバッフル(邪魔板)から成り立っています。これらバッフルはセンター軸に沿って、2つの交差するバッフルと、反対側にもう一つのバッフルを組み合わせたものです。
![clip_image006.jpg 9静态混合器-SX单元](http://www.jtmix.cn/upload/Pbe3f6b775c71412a8e0c876abc02df32.jpg)
SMH 型
![clip_image007.jpg 9静态混合器-SH单元](http://www.jtmix.cn/upload/Peb7431d790c14b7fa13a86b1d35c35d1.jpg)
SMV 型
![5843852.jpg](http://www.jtmix.cn/upload/P137c9553f8d5411a8c7674e79b651877.jpg)
SMY 型(根据实际情况设计不同形式的特殊型静态混合器)
![5843859.jpg](http://www.jtmix.cn/upload/P40397f0d39d4450882d4b1e511d9d682.jpg)
接続方式
焊接型
![5843858.jpg](http://www.jtmix.cn/upload/P1dfe7cb393364fc3841554de2c6aa423.jpg)
螺纹型
![5843860.jpg](http://www.jtmix.cn/upload/P63fb2ab143394e428f245dd09055eec2.jpg)
快接型
![5843854.jpg](http://www.jtmix.cn/upload/P6d540c3a78e74f9dba31d214d5c06848.jpg)
法兰型
![5843857.jpg](http://www.jtmix.cn/upload/P0d04f404512f427e9026f13309120d1e.jpg)
設備の選択
根据物料的粘度不同,物料的特性不同,混合的要求不同,可选择不同形式的静态混合器。
SMV 适用于粘度≤102厘泊的液一液、液一气、气一气的混合、乳化、反应、吸收、萃取、强化传热等过程。
SMK 适用于粘度≤106厘泊的高粘性介质的化工、石油、制药、食品、精细化工、塑料、环保、合成纤维、矿冶 等物料的混合、反应、萃取、吸收、注塑、配色、传热等过程,对较小流量并伴有杂质尤为适用。本混合器 同时适用于各种低中高压力设备的混合过程。
SMX 适用于粘度≤104厘泊的中高粘度液-液反应、混合、吸收过程或生产高聚物流体的混合、反应过程,处理量 较大时使用效果更佳。
SML 适用于粘度≤104厘泊或伴有高聚物介质的混合,同时进行传热、混合和传热反应的热交换器,加热或冷却 粘性产品等化工、石油、油脂等行业的单元操作。
SMH 适用于粘度≤106厘泊的精细加工、塑料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等 过程,对流量小、混合要求高的中高粘度介质尤为适用。本混合器同时适用于各种低中高压力设备的混合过 程。
仕様表
![5918783.jpg](http://www.jtmix.cn/upload/P6c370cfee8d54cc0af8daa7ce94b881f.jpg)
![5844704.jpg](http://www.jtmix.cn/upload/P23b3452f4d144ab1bad53409713462d4.jpg)
![5844705.jpg](http://www.jtmix.cn/upload/P7210e0db8cd441cab0f92f8587905bd8.jpg)
